Katalog Schrumpfgeräte Bilz ThermoGrip

Katalog BILZ ThermoGrip® Schrumpfgeräte

Ausgabe 08.16

Inhalt
- Schrumpfgeräte ISG1000, ISG2400, ISG2401, ISG3400, ISG3410, ISG4410, MS502
- Flüssigkeitskühler FKS3400
- Kühlstation ISGK2002
- Luftkühler MS502KS
- Werkzeugträger
- Ausstosseinrichtung für abgebrochene Werkzeuge T3-WSG
- Werkzeugaufnahmen WWK, luftgekühlte Werkzeugaufnahmen
- Wechselscheiben/Ferritscheiben/Sinterscheiben
- Kühladapter T3-K
- Induktionsspulen
- Messadapter für Längenvoreinstellung, Längeneinstellhülsen

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Download

Baureihe ECONOMIE - ohne Kühlung

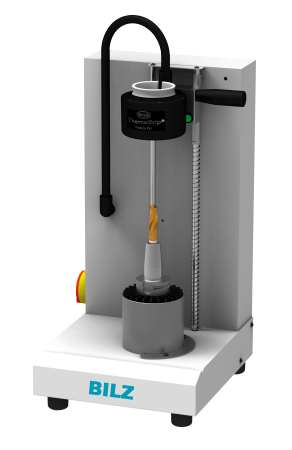

Bilz ThermoGrip® Induktiv-Schrumpfgerät ISG 1000 Baureihe ECONOMIE

Das preiswerte kompakte Einsteigerschrumpfgerät
- Einfachstes Handling mit nur einer Taste
- Halten der Taste: das ISG 1000 schrumpft
- Loslassen der Taste: der Schrumpfprozess endet
- Klein, leicht, leistungsstark
- Wechselscheiben mit bewährtem Schnellwechselsystem

Technische Daten
- Max. Werkzeuglänge: 290 mm bei HSK-A63
- Kühlart: keine Kühlung (Luftkühler ISGKL 1000 kann direkt angebaut werden)
- Max. Maschinenschnittstelle: HSK-A100, resp. SK50
- Stromversorgung: 400 V / 16 A / 50 Hz

Benötigtes Zubehör
- Werkzeugaufnahmen T3-W...

Lieferumfang
- Schrumpfgerät inkl. Spule für Ø 3-16 mm
- Einteilige Wechselscheibe für Ø 6-16 mm
- Schutzhandschuhe

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Baureihe STARTER - luftgekühlt

Bilz ThermoGrip® Induktiv-Schrumpfgeräte Baureihe STARTER

Manuelle Geräte mit Luftkühlung, Kühlzeit: ca. 300 Sekunden
Die STARTER sind der kostengünstige Einstieg in die ISG Modellreihe.Optional kann das Gerät mit einem Beistellkühler nachgerüstet werden.

Technische Daten
- Max. Werkzeuglänge: 450 mm bei HSK-A63
- Max. Kühllänge: 200 mm bei HSK-A63
- Kühlart: Luftkühlung mit Kühladapter
- Max. Maschinenschnittstelle: HSK-A100, resp. SK50
- Stromversorgung: 400 V / 16 A / 50 Hz

Benötigtes Zubehör
- Werkzeugaufnahmen T3-W...
- Kühladapter T3-K...
- Beim Gerät mit dem Spulen-Wechselsystem kann die Inversspule eingesetzt werden. Sie muss separat bestellt werden.

Lieferumfang
- Schrumpfgerät inkl. Spule (Ø 3-20, resp. Ø 3-32)
- Einteilige Wechselscheiben
- Schutzhandschuhe

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Baureihe ALLROUNDER - wassergekühlt

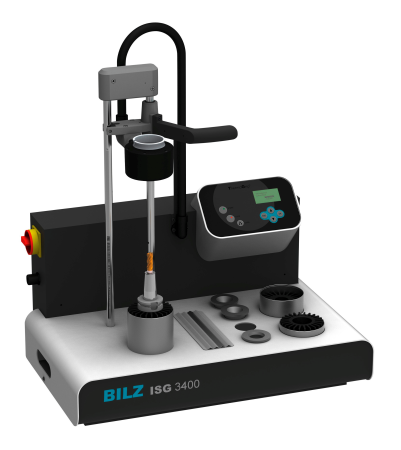

Bilz ThermoGrip® Induktiv-Schrumpfgeräte Baureihe ALLROUNDER

Manuelle Geräte mit Flüssigkeitskühlung und Trocknung, Kühlzeit 30 Sekunden
Die Baureihe der ALLROUNDER stellt den Aufstieg zum effizienten Schrumpfen mit integrierter Flüssigkeitskühlung dar. Schrumpfen und Kühlen findet in einer Position ohne Handling der Schrumpffutter statt.

Technische Daten
- Max. Werkzeuglänge: 500 mm bei HSK-A63
- Max. Kühllänge: 160 mm bei HSK-A63
- Kühlart: Flüssigkeitskühlung
- Flüssigkeitstank: 28 l
- Max. Maschinenschnittstelle: HSK-A100, resp. SK50
- Stromversorgung: 400 V / 16 A / 50 Hz

Benötigtes Zubehör
- Werkzeugaufnahmen T3-WWK...
- Beim Gerät mit dem Spulen-Wechselsystem kann die Inversspule eingesetzt werden. Sie muss separat bestellt werden.

Lieferumfang
- Schrumpfgerät inkl. Spule (Ø 3-20, resp. Ø 3-32)
- Einteilige Wechselscheiben
- Schutzhandschuhe
- 1 Liter Kühlmittelkonzentrat

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Baureihe PROFESSIONAL - wassergekühlt

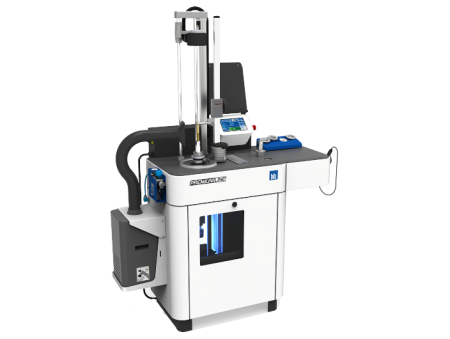

Bilz ThermoGrip® Induktiv-Schrumpfgeräte Baureihe PROFESSIONAL

Automatische Geräte mit Flüssigkeitskühlung und Trocknung, Kühl-/Trocknungszeit 30 Sekunden
Der automatisierte Ablauf gewährleistet maximale Prozesssicherheit, da das erhitzte Schrumpffutter nach beendetem Schrumpfvorgang direkt in die Kühlposition abgesenkt wird, ohne dass der Bediener das erwärmte Schrumpffutter berühren kann.

Technische Daten
- Max. Werkzeuglänge: 400 mm bei HSK-A63 (680 mm mit ISG 3400 WK-WS)
- Max. Kühllänge: 200 mm bei HSK-A63 (400 mm mit ISG 3400 WK-WS)
- Kühlart: Flüssigkeitskühlung mit Trocknung
- Flüssigkeitstank: 40 l
- Max. Maschinenschnittstelle: HSK-A100, resp. SK50
- Stromversorgung: 400 V / 16 A / 50 Hz
- Druckluft: 4 bar

Benötigtes Zubehör
- Werkzeugaufnahmen T3-WWK...
- Beim Gerät mit dem Spulen-Wechselsystem ist die Spule bis Ø 50 mm separat zu bestellen

Lieferumfang
- Schrumpfgerät inkl. Spule (Ø 3-20, resp. Ø 3-32)
- Einteilige Wechselscheiben
- Schutzhandschuhe
- 1 Liter Kühlmittelkonzentrat

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Luftkühler zu ISG 1000

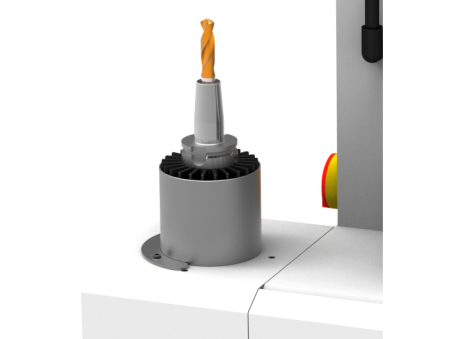

Luftkühler zu Bilz ThermoGrip® Induktiv-Schrumpfgerät ISG 1000

Der speziell für das ISG1000 entwickelte Luftkühler kann direkt an das Einsteigergerät angebaut werden. Für den Lüfter wird ein 230 V Anschluss benötigt. Der Lüftkühler ist nicht im Lieferprogramm des ISG1000 enthalten.


Technische Daten
- Stromversorgung: 230 V / 16 A

Benötigtes Zubehör
- Werkzeugaufnahmen T3-W...
- Kühladapter T3-K...

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Doppel-Luftkühlstation

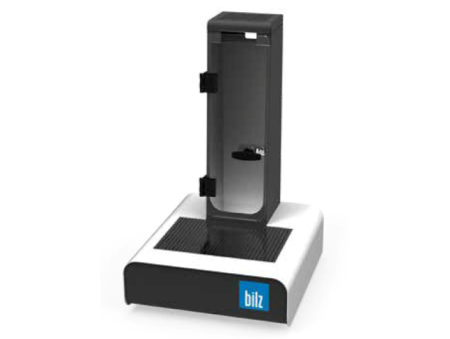

Doppel-Luftkühlstation ISGK 2002 zu Bilz ThermoGrip® Schrumpfgeräten

Die Luftkühlstation ISGK 2002 ist die optimale Ergänzung zu den luftgekühlten Schrumpfgeräten. Mit der Doppel-Kühlstation kann die Anzahl der Kühlplätze beliebig erhöht werden. Die Luftkühlstation ist prozessorgesteuert, die Laufzeit der einzelnen Kühlstationen kann unabhängig voneinander beliebig eingestellt werden.

Technische Daten
- Stromversorgung: 230 V / 16 A

Benötigtes Zubehör
- Werkzeugaufnahmen T3-W...
- Kühladapter T3-K...

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Flüssigkeitskühler Typ FKS

Flüssigkeitskühlstation

Der Flüssigkeitskühler FKS 3400 ist ein separates Beistellgerätzum konturunabhängigen Kühlen erhitzter Schrumpffutter.

Technische Daten
- Stromversorgung : 230 V / 16 A
- Kühlzeit : 20 s
- Kühlmitteltank : 15 l
- max. Kühllänge : 350 mm bei HSK-A63
- Abmessungen (BxTxH): 424 x 516 x 700 mm

Benötigtes Zubehör
- Werkzeugaufnahmen FKS03-...

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.

Werkzeugaufnahmen luftgekühlt

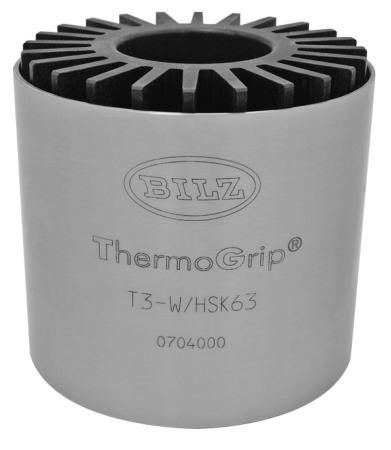

Bilz ThermoGrip® Werkzeugaufnahmen luftgekühlt

Für die korrekte Aufnahme und Positionierung der Schrumpffutter auf dem Schrumpfgerät.

Passend zu folgenden luftgekühlten Schrumpfgeräten
ISG1000, ISG2000, ISG2200, ISG2400TLK, ISG3000, ISG3100, ISG3200, ISG3400TLK.

Für Rückfragen stehen wir gerne zur Verfügung. Bitte fragen Sie uns an.
